18.23立方硫酸鋼襯塑罐式運輸半掛車
18.23立方硫酸鋼襯塑罐式運輸半掛車

廠商指導價:實際價格以車輛配置及銷售經理報價為準!

標準: 玉柴東特專用汽車有限公司專業生產?;愤\輸罐車、鋼襯塑化工儲運設備、罐式集裝箱、三乙基鋁罐、可移動罐柜、鋼襯塑儲罐和各類專用罐車,產品咨詢請致電13986442088魏朝霞!玉柴東特公司生產符合中國和國際標準的各類化工罐車罐箱及儲罐, 現已取得中國A2、C2、C3級別壓力容器制造許可證,中國船級社CCS認證、法國BV認證和美國ASME規范U鋼??;公司同時具有國家發改委公告專用汽車改裝資質和鋼襯塑罐體生產許可資質,是國內的鋼襯塑化工罐生產基地,是化工液體運輸車輛生產和滾塑加工專業企業!

產品展示

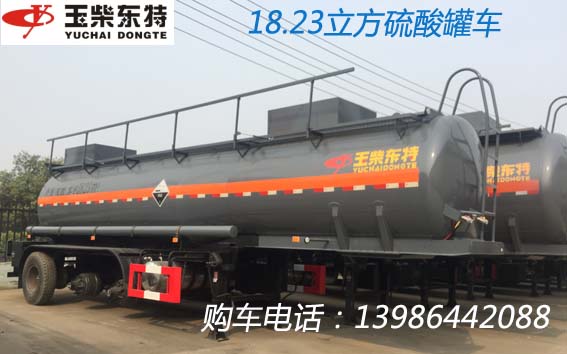

18.23立方硫酸鋼襯塑罐式運輸半掛車
18.23立方硫酸鋼襯塑罐式運輸半掛車
18.23立方硫酸鋼襯塑罐式運輸半掛車

參數配置

特運牌DTA9406GFWB型腐蝕性物品罐式運輸半掛車公告

【主要技術參數】

產品商標

特運牌

公告批次

345

產品名稱

DTA9406GFWB型腐蝕性物品罐式運輸半掛車

產品號

T6151163

總質量(Kg)

40000

罐體容積(m3)

18.35

額定載質量(Kg)

31800,32500

外形尺寸(mm)

9900×2490×3500

整備質量(Kg)

8200,7500

鋼板彈簧片數

-/4/4/4,-/7/7/7,-/8/8/8,

接近角/離去角(°)

-/24

前懸/后懸(mm)

-/1350

軸數

3

軸距(mm)

4600+1310+1310

輪胎數

12

輪胎規格

12R22.5  12PR,11.00R20 12PR

前輪距(mm)

-

后輪距(mm)

1850/1850/1850

軸荷(Kg)

-/24000(三軸組)

高車速(Km/h)


其它

1.罐體有效容積:18.23立方米,危險貨物運輸車輛的類型為:AT型車輛,準運介質的密度為:1830千克/立方米; 2.罐體外形尺寸(含封頭)(長×直徑)(mm):9350×1500/1700(前/后)(罐體為鵝頸式,前端直段長為3300mm(含封頭),后段直段長為5050mm(含封頭),中間鵝頸長度為1000mm);3.側面及后下部防護裝置的材料均為Q235B,側后防護裝置與車輛均為焊接加螺栓連接,后防護裝置斷面尺寸為120mm×60mm,后防護裝置離地高度為500mm;4.選裝罐體頂部兩側無走臺,選裝罐體前端無爬梯,選裝接線盒位置;選裝工具箱樣式及位置;5.ABS系統的生產廠家為廣州瑞立科密汽車電子股份有限公司(型號為CM2XL-4S/2M);浙江萬安科技股份有限公司,型號為VIE-TABSⅡ(4S/3M);選裝EBS系統的生產廠家/型號:廣州瑞立科密汽車電子股份有限公司/CM-TEBS;克諾爾商用車系統企業管理(上海)有限公司/K11061XVXX;6.采用適用于牽引危險品運輸半掛車的牽引車.



1.設計規范

1.1設計標準

符合GB1589-2016/GB7528-2017

1.2介質

濃硫酸(密度1.7-1.8/立方米)

1.3整車尺寸

9900*2490*3500mm(終尺寸按技術規范)

1.4公告載重

31800KG,32500KG

2.罐體

2.1公告容積

18.23立方米

2.2實際水容積

18.23立方米±2%(指襯塑后)

2.3倉數

單倉(阻浪板2道,打孔)

2.3罐體材料

Q235B,選裝16-18mm厚7042聚乙烯

2.4封頭

Q235B,選裝16-18mm7041聚乙烯

2.5阻浪板

2道,4mm厚,材料與筒體一致,襯聚乙烯16-18mm厚

2.6頂部走道

可拆卸鋼網走道,做SBS防腐

2.7頂部護欄

可折疊護欄

2.8罐體截面

正圓,鵝頸形半掛

3.車架以及附件

3.1大梁

16錳鋼

3.2工具箱

一件,材質:碳鋼,廠標

3.3卸料箱

二件,材質:碳鋼,廠標

3.4備胎架

一件,廠標

4.5擋泥板

材質:碳鋼,廠標

4.6護欄

材質:碳鋼,廠標

4.7后保險杠

材質:碳鋼,廠標

4.8防火裝置

兩件4KG滅火器(圓筒式)

4.9爬梯

前后各一個



4油路以及附件

4.1安全底閥

一個DN100不銹鋼四氟氣動海底閥

4.2人孔蓋

國標人孔2個(防爆)

4.3卸料閥,出料口

后尾左右各一個DN80鋼襯氟球閥帶出料口

4.4罐底管道

鋼襯塑管道

4.5輸料軟管

6米廠標卸料軟管2根,直徑3寸

4.6呼吸閥

全塑呼吸閥1個,真空閥1個

4.7防靜電裝置

導靜電拖地帶(廠標)

5行走機構

5.1車軸及數量

蝶剎車軸10T/3根,加寬剎車片

5.2懸掛

空氣懸掛

5.3懸掛品牌

富華,BPW,永利泰

5.4支腿

28T單動支腿

5.5牽引銷

50/90#,按定做方磨盤標準設計

5.6輪胎

玲瓏12R22.5真空胎/12條

5.7鋼圈

9.0鋁合金鋼圈/12個

6外部防腐保護/顏色

6.1油漆

灰色耐酸堿油漆

6.2打砂

車架,附件,罐體表面打砂處理

7電氣路

7.1 ABS系統

科密EBS/2軸

7.2燈具,電線

24V系統,LED示廓燈以及警示燈

7.3繼動閥

廠標

7.4氣室

廠標

8專用車標識

8.1銘牌

廠標,打刻車輛信息,出廠車架號,日期等

8.2標牌

后安全標示牌已件,側標示牌左右各一件

8.3罐體主標識

按車管部門要求貼反光條,并貼“腐”字標志

9隨車文件

9.1罐檢報告

中國船級社 或 湖北特檢出具

9.2合格證

東特專汽出具整車合格證




  玉柴東特公司以專用汽車、罐式集裝箱、鋁合金罐車、鋼襯塑罐車、防腐設備、壓力容器、罐體封頭為主導產品。企業注冊資本6999萬元,占地面積8萬余平方米,員工380人,具備年產各種專用汽車4000輛,壓容產品、立(臥)式儲罐和防腐設備8000臺套、封頭15000件的生產能力。

    公司分別通過了國家“CCC”強制性認證(2008091101000270)和ISO90012000質量體系認證(證號:016010Q20696ROS),獲得國家質量監督檢驗檢疫總局頒發的危險化學品包裝物、容器《全國工業產品生產許可證》(證號:XK12-001-00667),取得湖北省安全生產委員會頒發的《危險化學品包裝物容器定點生產企業》證書,取得國家C3,C2壓力容器制造許可資質(證號:S2210C87-2015)和中國船級社工廠制造許可資質(證號:WH11S1001),美國機械工程師協會ASME認證!
